Entwickelt für extrem große Bewegungen
Wartungsfrei, verschleißfest und langlebig
Gegen Verdrillen gesicherte Zentrierleiste mit Einfädelhilfe für die Führungsstifte
Gewährleisten höhen- und seitengleichen Einbau
Besonders flache Trägerprofile

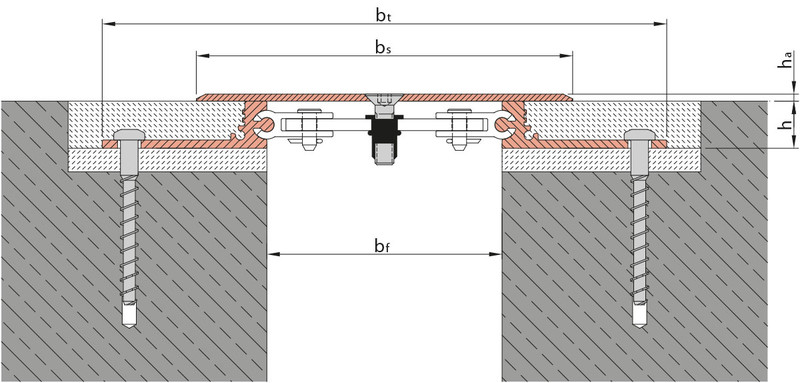

| Standardprofil | Fugen- breite max. [mm] | Fugen- bewegung thermisch [mm] | Fugen- bewegung seismisch [mm] | Sichtbare Profilbreite [mm] | Profilbreite total [mm] | Profilhöhe [mm] | Belastbarkeit Fußgänger | Plattendicke [mm] |
|---|---|---|---|---|---|---|---|---|
| BSJ 100 | 100 | 30 (±15) | 110 (+50/-60) | 160 | 240 | 20 | Fußgänger | 3 |
| BSJ 150 | 150 | 30 (±15) | 185 (+75/-110) | 240 | 290 | 20 | Fußgänger | 5 |
| BSJ 200 | 200 | 30 (±15) | 264 (+100/-160) | 310 | 340 | 20 | Fußgänger | 5 |
| BSJ 300 | 300 | 30 (±15) | 410 (+150/-260) | 460 | 440 | 20 | Fußgänger | 6 |
| BSJ 400 | 400 | 30 (±15) | 560 (+200/-360) | 610 | 540 | 20 | Fußgänger | 8 |
Fugenbreite zum Zeitpunkt des Einbaus. Mögliche Toleranz: ± 10 mm
Eckversionen werden individuell konstruiert. Fragen Sie gern an.
Weitere Profilbreiten auf Anfrage.
Standardfarbe: Aluminium natur
Fabrikationslänge: 4 m
| Eckprofil | Fugen- breite max. [mm] | Fugen- bewegung thermisch [mm] | Fugen- bewegung seismisch [mm] | Sichtbare Profilbreite [mm] | Profilbreite total [mm] | Profilhöhe [mm] | Belastbarkeit Fußgänger | Plattendicke [mm] |
|---|---|---|---|---|---|---|---|---|
| BSJ 100 E4 | 100 | 30 (±15) | 125 (+25/-100) | 130 | 170 | 3 | Fußgänger | |
| BSJ 150 E4 | 150 | 30 (±15) | 190 (+40/-150) | 195 | 220 | 5 | Fußgänger | |
| BSJ 200 E4 | 200 | 30 (±15) | 130 (+50/-80) | 255 | 270 | 5 | Fußgänger | |
| BSJ 300 E4 | 300 | 30 (±15) | 205 (+75/-130) | 380 | 370 | 6 | Fußgänger | |
| BSJ 400 E4 | 400 | 30 (±15) | 285 (+100/-185) | 505 | 470 | 8 | Fußgänger |
