für Fussbodenflächen mit seismischen Bewegungen
für geringe Sichtflächen
Passt perfekt in dem umgebendem Boden
für horizontale und vertikale Bewegungen

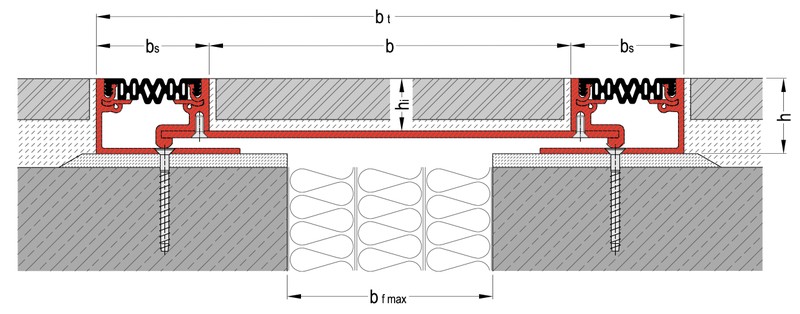

| Standardprofil | Fugen- breite max. [mm] | Fugen- bewegung thermisch [mm] | Fugen- bewegung seismisch [mm] | Sichtbare Profilbreite [mm] | Breite Ausfachung [mm] | Profilbreite total [mm] | Profilhöhe [mm] | Belastbarkeit Fußgänger |
|---|---|---|---|---|---|---|---|---|
| SDF 150 85 | 150 | 60 (±30) | 125 (+50/-75) | 83 | 264 | 429 | 55 | Fußgänger |
| SDF 200 85 | 200 | 60 (±30) | 125 (+50/-75) | 83 | 314 | 479 | 55 | Fußgänger |
| SDF 300 85 | 300 | 60 (±30) | 125 (+50/-75) | 83 | 414 | 579 | 55 | Fußgänger |
| SDF 400 85 | 400 | 60 (±30) | 125 (+50/-75) | 83 | 514 | 679 | 55 | Fußgänger |
| SDF 500 85 | 500 | 60 (±30) | 125 (+50/-75) | 83 | 614 | 779 | 55 | Fußgänger |
* je Seite

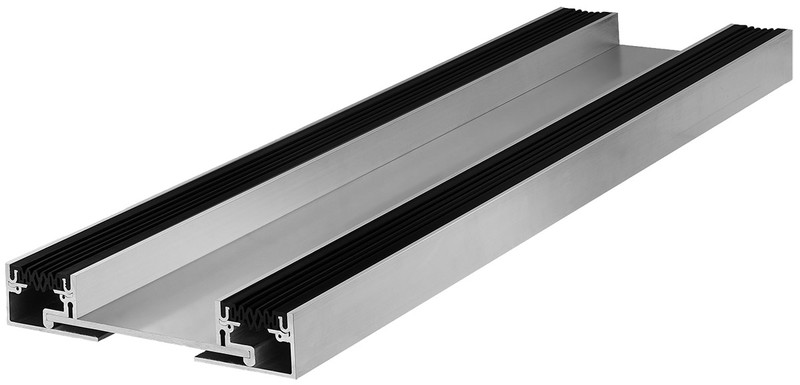

Seitenteile und Mittelplatte aus hochfestem Aluminiummit flexibler Synca Einlage.
Eckversionen werden individuell konstruiert um eine größtmögliche Passgenauigkeit und Bewegungsmöglichkeit auch im Wandbereich sicherzustellen. Details werden auf Wunsch übermittelt.
Weitere Profilbreiten auf Anfrage.
Fabrikationslänge: 4 m
Standardfarben: schwarz, grau
| Eckprofil | Fugen- breite max. [mm] | Fugen- bewegung thermisch [mm] | Fugen- bewegung seismisch [mm] | Sichtbare Profilbreite [mm] | Breite Ausfachung [mm] | Profilbreite total [mm] | Profilhöhe [mm] | Belastbarkeit Fußgänger |
|---|---|---|---|---|---|---|---|---|
| SDF 150 85 E3 | 150 | 60 (±30) | 125 (+50/-75) | 85 | 124 | 290 | 55 | Fußgänger |
| SDF 200 85 E3 | 200 | 60 (±30) | 125 (+50/-75) | 85 | 174 | 340 | 55 | Fußgänger |
| SDF 300 85 E3 | 300 | 60 (±30) | 125 (+50/-75) | 85 | 274 | 440 | 55 | Fußgänger |
| SDF 400 85 E3 | 400 | 60 (±30) | 125 (+50/-75) | 85 | 374 | 540 | 55 | Fußgänger |
| SDF 500 85 E3 | 500 | 60 (±30) | 125 (+50/-75) | 85 | 474 | 640 | 55 | Fußgänger |
| SDF 150 85 E4 | 150 | 60 (±30) | 125 (+50/-75) | 85 | 119 | 290 | 55 | Fußgänger |
| SDF 200 85 E4 | 200 | 60 (±30) | 125 (+50/-75) | 85 | 169 | 340 | 55 | Fußgänger |
| SDF 300 85 E4 | 300 | 60 (±30) | 125 (+50/-75) | 85 | 269 | 440 | 55 | Fußgänger |
| SDF 400 85 E4 | 400 | 60 (±30) | 125 (+50/-75) | 85 | 369 | 540 | 55 | Fußgänger |
| SDF 500 85 E4 | 500 | 60 (±30) | 125 (+50/-75) | 85 | 469 | 640 | 55 | Fußgänger |
