MIGUTEC

Fugenprofile
für Bewegungsfugen

MIGUTEC

Das umfangreiche Programm von Fugenprofilen und Fugenkonstruktionen für Bewegungsfugen

Unser MIGUTEC-Programm umfasst eine große Auswahl an Fugenprofilen für vielfältige Anwendungsfälle bei gleichzeitig hohen architektonischen Anforderungen für Boden, Wand und Decke. Unsere Bodenprofile sind mit unterschiedlichen Einlagen in verschiedenen Standardfarben erhältlich. Bei Bedarf fertigen wir auch gerne Sonderfarben nach Ihrem individuellen Wunsch. Befestigungsschenkel sind aus einer hochwertigen Aluminiumlegierung um Ihnen auch bei geringen Wandstärken ein belastbares Profil zu liefern. Zusätzlich sind für einige unserer Profile auch Befestigungsschenkel aus Edelstahl lieferbar, um Ihnen auch im Falle von Belastungen durch aggressive Medien eine sichere Lösung zu bieten. Glatte Einlagen stellen eine Eignung unserer Profile für hygienische Bereiche in Krankenhäusern, Küchen und Schwimmbadbereichen sicher. Für Sanierungen, Renovierungen und Modernisierungen bieten wir Profile für den nachträglichen Einbau. Unsere Wand- und Deckenprofile gibt es mit Einlagen aber auch mit einer metallischen Oberfläche und einer Clipkonstruktion für einfachste Montage. Auch zahlreiche Feldbegrenzungs-, bzw. Schwundfugenprofile sind in unserem MIGUTEC-Programm enthalten.

Bodenprofile

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Belastungen HelpHygiene-
einlage
MaterialPDFAusschrei-
bungs­text
DWGBIM
FL 21
Für Fussbodenflächen mit diversen Bodenbelägen
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FLT 21
Für Fussbodenflächen mit Teppich- oder Gummibelägen
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FV 35
Für Wand- und Fussbodenflächen
3010
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FV 41
Für Wand- und Fussbodenflächen
3514
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FLK 21
Für Fussbodenflächen mit Kunststoff- oder Linoleumbelägen
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FK 35
Für Bodenflächen mit Kunststoff- oder Linoleumbelägen
3010
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FT 35
Für Fussbodenflächen mit Teppich- oder Gummibelägen
3010
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 55 / FK 55
Für Wand- und Fussbodenflächen
5016
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 55 - 4S
Für Wand- und Fussbodenflächen
5822
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 55 NI
Mit Abdeckkappen aus Edelstahl
5010
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 55 NI-4S
Mit Abdeckkappen aus Edelstahl
5822
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 55 B (NI) 4S
Zum bündigen Einbau in Betonflächen
5722
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 65
Für Wand- und Fussbodenflächen
5522
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 65 NI
Mit Abdeckkappen aus Edelstahl
5522
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 85
Für Wand- und Fussbodenflächen
7530
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FP 105
Für Wand- und Fussbodenflächen
10040
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Profile für aggressive Medien

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Belastungen HelpHygiene-
einlage
MaterialPDFAusschrei-
bungs­text
DWGBIM
ES 20
Für Wand- und Fussbodenflächen, beständig gegen aggressive Medien
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDOCDWG
ES 33
Für Wand- und Fussbodenflächen, beständig gegen aggressive Medien
3010
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDOCDWG
ES 39
Für Wand- und Fussbodenflächen, beständig gegen aggressive Medien
3514
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDOCDWG
ES 60
Für Wand- und Fussbodenflächen, beständig gegen aggressive Medien
4016
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDOCDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Profile für Hygiene-Bereiche

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Belastungen HelpHygiene-
einlage
MaterialPDFAusschrei-
bungs­text
DWGBIM
FGH 2.0
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
5020
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FGH 65
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
5020
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FLG 21
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
202
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FPG 26 NI
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
202
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FG 35
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
306
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FG 41
Für Wand- und Fussbodenflächen bei erhöhter Hygieneanforderung
356
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FPG 55
Für Fussbodenflächen bei erhöhter Hygieneanforderung
508
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
ESG 20
Für Krankenhäuser, beständig gegen aggresive Medien
202
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okEdelstahlPDFDOCDWG
ESG 33
Für Krankenhäuser, beständig gegen aggresive Medien
306
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okEdelstahlPDFDOCDWG
ESG 39
Für Krankenhäuser, beständig gegen aggresive Medien
356
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okEdelstahlPDFDOCDWG
ESG 60
Für Krankenhäuser, beständig gegen aggresive Medien
408
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okEdelstahlPDFDOCDWG
FNG 20
Für Fussbodenflächen – Nachträglicher Einbau Mit glatter Einlage
202
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FNG 35
Mit glatter Einlage; Für Fussbodenflächen – Nachträglicher Einbau
356
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FNG 41
Mit glatter Einlage; Für Fussbodenflächen – Nachträglicher Einbau
416
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG
FNG 50
Mit glatter Einlage; Für Fussbodenflächen – Nachträglicher Einbau
508
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
okAluminiumPDFDOCDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Profile für Sanierung, Renovierung, Modernisierung

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Belastungen HelpHygiene-
einlage
MaterialPDFAusschrei-
bungs­text
DWG
FN 20
Für Fussbodenflächen – Nachträglicher Einbau
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FKN 20
Für Fussbodenflächen mit Kunststoff- oder Linoleumbelägen – Nachträglicher Einbau
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FN 35
Für Fussbodenflächen – Nachträglicher Einbau
3510
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG

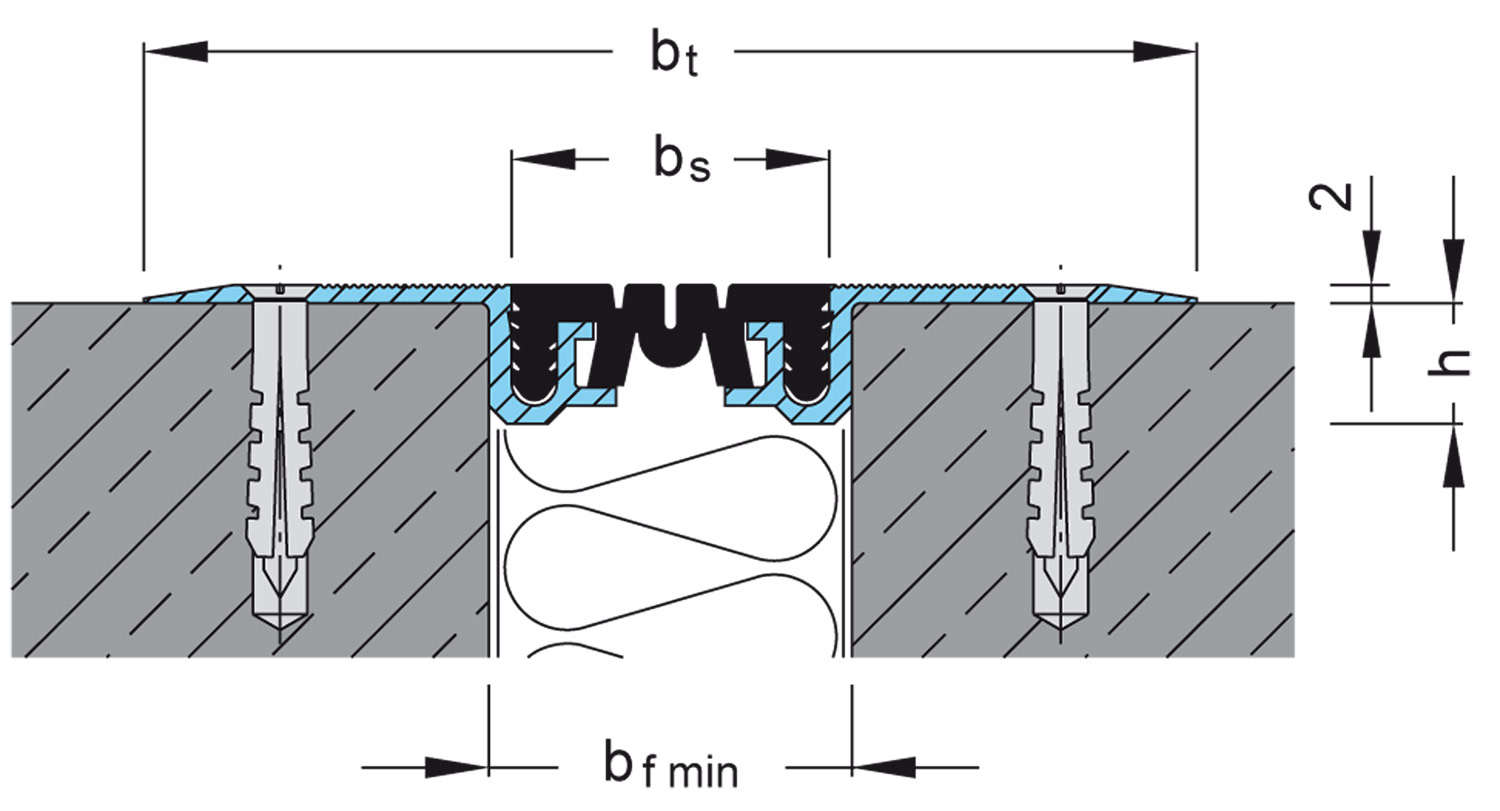

FN 41
Für Fussbodenflächen – Nachträglicher Einbau
4114
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FKN 35
Für Fussbodenflächen mit Kunststoff- oder Linoleumbelägen – Nachträglicher Einbau
3510
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FTN 35
Für Fussbodenflächen mit Teppich oder Gummibelägen – Nachträglicher Einbau
3510
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FN 50
Für Fussbodenflächen – Nachträglicher Einbau
5016
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FKN 50
Für Fussbodenflächen mit Kunststoff- oder Linoleumbelägen – Nachträglicher Einbau
5016
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FN 65 / FN 85
Für Fussbodenflächen – Nachträglicher Einbau
8022
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FN 110
Für Fussbodenflächen – Nachträglicher Einbau
7560
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FTN 20
Für Fussbodenflächen mit Teppich oder Gummibelägen – Nachträglicher Einbau
205
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
FN 58
Für Fussbodenflächen – Nachträglicher Einbau
6022
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Profile für Feldbegrenzungs-/Schwundfugen

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Profilbreite
total
[mm]
Belastungen HelpHygiene-
einlage
MaterialPDFAusschrei-
bungs­text
DWG
ESF 37 AL
Für Fussbodenflächen mit Schwundfugen und hoher Belastung
2510 145
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
ESF 27 AL
Für Fussbodenflächen mit Schwundfugen und hoher Belastung
1510 135
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
ESF 16 AL
Für Fussbodenflächen mit Schwundfugen und hoher Belastung
106 130
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
ESF 10 AL
Für Fussbodenflächen mit Schwundfugen und hoher Belastung
104 77
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
ESF 22 NI
Mit Abdeckkappen aus Edelstahl; Für Fussbodenflächen mit Schwundfugen und starker Beanspruchung
124 110
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDOCDWG
ESF-U 10 AL
Entwickelt für hohe mechanische Belastung
2 (± 1mm) 10
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDWG
ESF-L 9 AL
Entwickelt für hohe mechanische Belastung
52 (±1 mm) 49
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-AluminiumPDFDWG
ESF-L 10 ES
Entwickelt für hohe mechanische Belastung
82 (± 1mm) 52
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDWG
ESF-U 10 ES
Entwickelt für hohe mechanische Belastung
2 (± 1mm) 10
  • Mensch
  • PKW
  • LKW
  • Forklift
  • Pumptruck
-EdelstahlPDFDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Wand- und Deckenprofile / Putz

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Profilbreite
total
[mm]
PutzstärkeWandaufbauMaterialPDFAusschrei-
bungs­text
DWG
D 12 / DE 12
Für Decken- und Wandflächen
3010 32-35012PutzAluminiumPDFDOCDWG
D 15 / DE 15
Für Decken- und Wandflächen
3010 32-35015PutzAluminiumPDFDOCDWG
D 20 / DE 20
Für Decken- und Wandflächen
3010 32-35020PutzAluminiumPDFDOCDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Wand- und Deckenprofile

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.

Wand- und Deckenprofile / abgehängte Decken

BezeichnungFugen-
breite
[mm]
Fugen-
bewegung
gesamt
[mm]
Profilbreite
total
[mm]
PutzstärkeWandaufbauMaterialPDFAusschrei-
bungs­text
DWG
CP 50/25
Für Fassadenflächen im Fertigteilbau und bei Sichtbeton
2550 50-75-SyncaPDFDOCDWG

MIGUA GmbH does not assume liability for the correctness and completeness of the herein contained product information.
Die Lastangaben der luft- und vollgummibereiften Flurförderfahrzeuge gelten bei einer Radaufstandsfläche von 200 x 200 mm.
